Los distintos suelos del Valle de México no responden igual ante un sismo. Existen zonas con rocas o suelos generalmente firmes, otras con blandos, de muy baja resistencia, y otras más, llamados de transición, en los que se observan secuencias erráticas de estos materiales disímiles.
El hundimiento regional, el agrietamiento, la presencia de cavidades o socavaciones, así como los rellenos no controlados, son algunos aspectos que aumentan la vulnerabilidad de la ciudad en caso de una acción de esa naturaleza.
“Tenemos diversas explicaciones de la manera en que los depósitos de suelo se mueven en la urbe como respuesta a un sismo; sin embargo, estamos lejos de pensar que hemos agotado los esfuerzos de investigación en el tema, sobre todo luego de comprobar que algunos de los comportamientos pronosticados no coinciden con las manifestaciones en campo”, explicó Silvia Raquel García Benítez, investigadora del Instituto de Ingeniería (II) de la UNAM.
Aunque los modelos se comportan relativamente bien en unas regiones, en otras no responden conforme a lo esperado.
“Todavía hay una diferencia importante entre lo que un modelo pronostica y lo que se registra; esta circunstancia es compartida por los estudiosos no sólo en México, sino también en Chile, Perú, China, Japón y otros países con un gran desarrollo científico y tecnológico”, dijo.
¿Qué ocurre entonces? En busca de respuestas, la universitaria recurre a las matemáticas y utiliza herramientas de análisis de señales de avanzada para tratar de establecer una interpretación distinta del comportamiento de los suelos. No parte de cero, pues aprovecha toda la información geotécnica y sísmica monitoreada y generada en el Valle de México, y se inspira en las ideas de algunos de los modelos más tradicionales.
La transformada de Hilbert-Huang
Los suelos de la ciudad de México –situada en un valle endorreico, es decir, una cuenca sin salidas de agua– se formaron a partir del intenso vulcanismo y de agentes como el clima, la erosión, el transporte y deposición de sedimentos, la deyección de cenizas y lava, además del arrastre de vegetación, que originaron una estructuración con materiales de distintos espesores y propiedades altamente variables.
“La historia y la experiencia sísmica nos muestran dónde están las respuestas más adversas para la civitas: los movimientos son más fuertes conforme uno se acerca al lago (hacia el centro histórico o hacia el Lago de Texcoco, por ejemplo) y menos severos en las zonas más rígidas (como Lomas y Ciudad Universitaria).

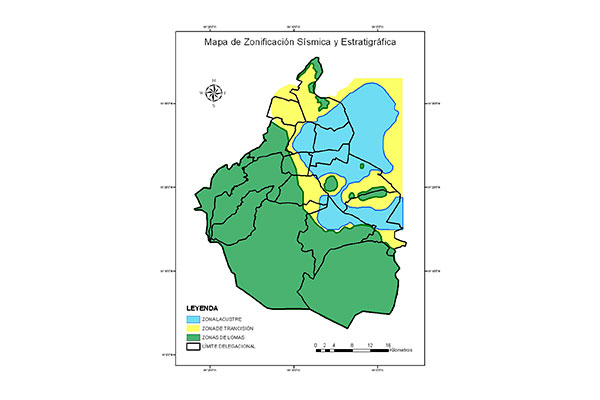

“Los temblores más fuertes han puesto en evidencia la amplificación y el incremento sustancial en la duración de los movimientos en el área lacustre (donde hay materiales más blandos), comparados con los registrados en roca o terreno firme. Dentro de la cuenca se han trazado fronteras, zonificaciones y mapeos que permiten explorar datos y, de algún modo, establecer futuros comportamientos”, indicó.
García Benítez tomó esta información como punto de partida para hacer una reinterpretación de la zonificación sísmica del Valle de México. En su propuesta utiliza herramientas como la transformada de Hilbert-Huang o algunas relacionadas con la teoría del caos, para estudiar el fenómeno de respuesta de los suelos ante la acción sísmica.
El propio creador de la transformada de Hilbert-Huang, el doctor Huang, compartió con el grupo de la universitaria esta herramienta como software con fines académicos, para que analizara ciertas condiciones en las geociencias. Huang ganó con ella el NASA’s Exceptional Space Act Award 1999 y la herramienta en aplicación obtuvo el NASA Invention of the Year 2003.
“Esta interacción nos permitió posicionarnos como punta de lanza en el uso de la transformada de Hilbert-Huang para interpretar datos y generar conclusiones sobre las respuestas que están más ligadas a la naturaleza del fenómeno: no lineal, no estacionaria, multidimensional. La posibilidad de descomponer las señales, los acelerogramas, permitió reconocer coincidencias y descartar algunas creencias que derivan del uso de herramientas obsoletas”.
Teoría del caos
Asimismo, la investigadora aplica la teoría del caos para estudiar cómo se transmiten las ondas sísmicas en las masas de suelo a partir de las manifestaciones registradas. Con herramientas topológicas de aquélla, ha descubierto naturalmente patrones que emergen de esta gran heterogeneidad de respuestas.
La alternativa topológica hace visible la manera discorde en que las rocas (terreno firme) y los suelos más blandos se mueven y vibran, sobre todo durante los terremotos más severos. Así, sólo en suelos blandos se observan claramente componentes armónicas que se desvanecenconforme aquéllos ganan resistencia.
Conceptos como zona geotécnica, periodo fundamental, duración de la fase intensa y niveles de amplificación se ven profundamente modificados, incluso invalidados, si se estudian, bajo este enfoque, los distintos materiales.
“A través de esta novedosa mirada se alerta sobre el peligro de usar de forma indiscriminada herramientas restrictivas en el análisis de movimientos de terreno, a sabiendas de que es a partir de la interpretación de lo que medimos como modelamos la realidad”, abundó García Benítez.
Es en este punto donde se asienta la reinterpretación propuesta por la experta. Debido a la extracción de agua de los acuíferos que subyacen la ciudad, los materiales más blandos se rigidizan y, con ello, su respuesta se traslada hacia los patrones de comportamiento de los suelos más firmes, por lo que las fronteras o zonas se mueven; es decir, el tipo de respuesta ya no es el esperado.
“Como consecuencia de esto, las herramientas tradicionales de análisis y los conceptos derivados podrían ya no ser tan aplicables. Las diferencias de lo medido durante los temblores y lo pronosticado por los modelos pueden tener su origen en esta situación. Así pues, nuestras concepciones ingenieriles, sismológicas y geotécnicas deben dejar de ser inflexibles, únicas y dictatoriales para convertirse en unos conceptos adaptables, altamente dimensionales e integradores.”
Resultados publicados
En la reinterpretación de la investigadora está contenida una caracterización neuroespacial de propiedades de los suelos y un planteamiento cognitivo de interdependencia de respuestas contra entradas sísmicas que modela variaciones graduales de respuesta en el entorno de la ciudad de México.
García Benítez sostuvo que no son despreciables los esfuerzos por actualizar el reglamento de construcciones, pero aboga por una mayor apertura en conceptos y cuotas respecto a zonas y propiedades, y en la declaración de excepciones respecto a ciertas edificaciones en zonas de la urbe donde la realidad esté lejos de las hipótesis de modelado.
“¿Qué implicaciones tiene esto para las nuevas construcciones o para lo que ya está erigido? La flexibilidad y robustez de este nuevo razonamiento podrían generar diseños y restructuraciones más eficientes y económicos”.
SÍ, por ejemplo, en algunos sitios no se puede establecer categóricamente la zona geotécnica, se tienen dudas de los atributos dinámicos o los valores de amplificación arrojan diseños prohibitivos, las normas técnicas complementarias del Reglamento de Construcciones del DF podrían ofrecer alternativas de estudio como la desarrollada en el II de la UNAM.
Esta reinterpretación de la zonificación sísmica del Valle de México, sin zonas, podría resultar ventajosa para los constructores de obras especiales como líneas del metro, tuberías enterradas, pistas de aterrizaje o vías para tránsito automotor, pues con ella podrían usar un modelo integral. García Benítez ha empezado a publicar los resultados de esta reinterpretación en revistas especializadas.
“Es la primera etapa para validar su certeza y solidez científica. El siguiente paso será concientizar sobre aspectos como la rigidización de los suelos y el impacto en las condiciones en que se estudia el fenómeno y en que se reglamenta la praxis, en el contexto de las revisiones del Reglamento de Construcciones del DF”, concluyó.
